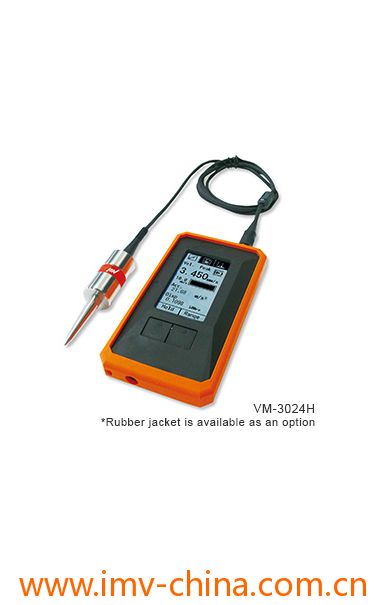

VM-3024H - 振动测量仪SmartVibro

型号

SmartVibro
VM-3024H

传感器原理

动电式

型号

高端

频率范围

10Hz–1kHz
(加速度, 速度, 位移)

测量范围

加速度：六个量程, 自动量程
速度：六个量程, 自动量程
位移：六个量程, 自动量程

最大量程

加速度:100m/s²(RMS,EQP,PEAK)
速度:200mm/s(RMS, EQP, PEAK)
位移:1000μmp-p(EQP,PEAK)

采样频率

20.48 kHz

指示

PEAK：加速度, 速度, 位移
E Q P：加速度, 速度, 位移
R M S：加速度, 速度

频率性能

±5%(20Hz – 500Hz)
+5% / -15%
(10Hz–20Hz、500Hz–1kHz)

精度

灵敏度
误差

5%(FS标准为80Hz)

量程切换
误差

±2%(80Hz基准)

指示值直线性

±0.5%(FS标准为80Hz)

输出

AC OUT：0–±1V(负荷10kΩ以上)
DC OUT：0–+1V(负荷10kΩ以上)

语言

日语·英语·中国語(切换式)

电源

5号电池 x 2个(连续 20小时以上)

本机尺寸·重量

74(W)x32.5(D)x148(H)mm
约230g(包含电池)

传感器尺寸·重量动

动电式速度传感器
φ25.8x50(L)mm　140g(传感器)
φ8x50(L)mm　20g(探头)

FFT分析

Δf：10Hz, 5Hz , 2.5Hz

存储卡

SD卡
可以存储波形数据
存储时间：1秒/2秒/5秒/10秒
采样频率：10.24 kHz

选购件

●小型强力磁铁
【平面安装用】
MH-202R
(φ24x10.5mm)

●小型强力磁铁
【曲面安装用】
MH-203R
(φ24x20mm)

 选购件

●延长电缆线

CE-3024-3　(3m)
CE-3024-6　(6m)
CE-3024-10(10m)

选购件

• 橡胶套 PC-3024

•

  ---




• AC 适配器 PS-3024-3



  ---




• 便携式仪器箱 C-3024
